Análisis AMEF / FMEA: Fundamentos y Metodología para Prevenir Fallas Activas en Planta

Cómo transformar la incertidumbre operacional en un plan de mantenimiento predictivo y proactivo respaldado por estándares internacionales.

Existe una ley no escrita en el mundo de la ingeniería de planta: las fallas catastróficas poseen un sentido de la oportunidad impecable. Ocurren un viernes a las 4:55 PM, justo antes de una corrida de producción crítica o durante el turno de medianoche cuando el proveedor de repuestos tiene el teléfono apagado. Durante décadas, muchas plantas han operado bajo el "mantenimiento impulsado por la fe" o la reacción febril apaga-fuegos, gastando presupuestos millonarios en corregir daños que pudieron haberse anticipado con precisión quirúrgica.

La diferencia entre una planta que vive al borde de un colapso nervioso y una instalación de clase mundial reside en la capacidad de anticipación sistematizada. Aquí es donde el Análisis de Modo y Efecto de Falla (AMEF) —conocido internacionalmente como FMEA (Failure Mode and Effects Analysis)— deja de ser un requisito burocrático de auditoría para convertirse en el pilar fundamental de la estrategia de confiabilidad.

Núcleo Técnico y Metodológico

El AMEF es una metodología inductiva de análisis sistemático diseñada para identificar, jerarquizar y mitigar las formas en que un activo puede dejar de cumplir su función operativa. Desarrollado originalmente por las fuerzas armadas de EE. UU. (MIL-STD-1629A) y estandarizado industrialmente bajo la norma IEC 60812, el AMEF descomprime la complejidad de un proceso en sus componentes más elementales.

La Anatomía del Análisis

Para aplicar un AMEF con rigor técnico, es imprescindible dominar sus cinco pilares conceptuales:

1. Función: Lo que el activo debe hacer en su contexto operacional específico, incluyendo estándares de desempeño (ej. "Bombear $150 \text{ m}^3/\text{h}$ de pulpa mineral a $8 \text{ bar}$ de presión").
2. Falla Funcional: La incapacidad del activo para satisfacer el estándar de desempeño requerido (ej. "Incapacidad total de bombear" o "Flujo inferior a $100 \text{ m}^3/\text{h}$").
3. Modo de Falla: El evento físico, químico o mecánico específico que causa la falla funcional (ej. "Desgaste abrasivo del impulsor por cavitación" o "Rotura de sello mecánico por sobrecalentamiento").
4. Efecto de Falla: Lo que sucede cuando ocurre el modo de falla (evidencia visual, paradas de línea, impactos en seguridad, daños colaterales).
5. Causa Raíz: La condición básica o el mecanismo primario que desencadena el modo de falla (ej. "Operación fuera de curva por ajuste incorrecto de válvula de descarga").

La Matemática del Riesgo: El Número de Prioridad de Riesgo (NPR)

La evaluación del riesgo en el AMEF tradicional se cuantifica mediante el Número de Prioridad de Riesgo ($NPR$), calculando el producto de tres variables puntuadas en una escala del 1 al 10:

$$NPR = S \times O \times D$$

Donde:

• $S$ (Severidad): Mide el impacto del efecto de la falla en la seguridad, el medio ambiente o la producción.
• $O$ (Ocurrencia): Representa la probabilidad o frecuencia estimada de aparición del modo de falla.
• $D$ (Detección): Cuantifica la probabilidad de que los sistemas de control o monitoreo actuales detecten la falla antes de que impacte al proceso.

Nota Crítica de Ingeniería: Un error común en plantas es guiarse ciegamente por el orden descendente del $NPR$. Un modo de falla con $S=10$, $O=2$ y $D=2$ arroja un $NPR = 40$. Mientras que otro con $S=3$, $O=4$ y $D=4$ da un $NPR = 48$. Atender primero el $NPR$ más alto sin priorizar la Severidad ($S$) pura es una trampa peligrosa. En estándares modernos como la norma SAE JA1011 (Mantenimiento Centrado en Confiabilidad - RCM), se exige tratar prioritariamente las fallas de alta severidad ($S \ge 8$), independientemente de su $NPR$ global. Esto da origen al FMECA (Failure Mode, Effects, and Criticality Analysis), donde el índice de criticidad ($C_m$) pondera rigurosamente el riesgo.

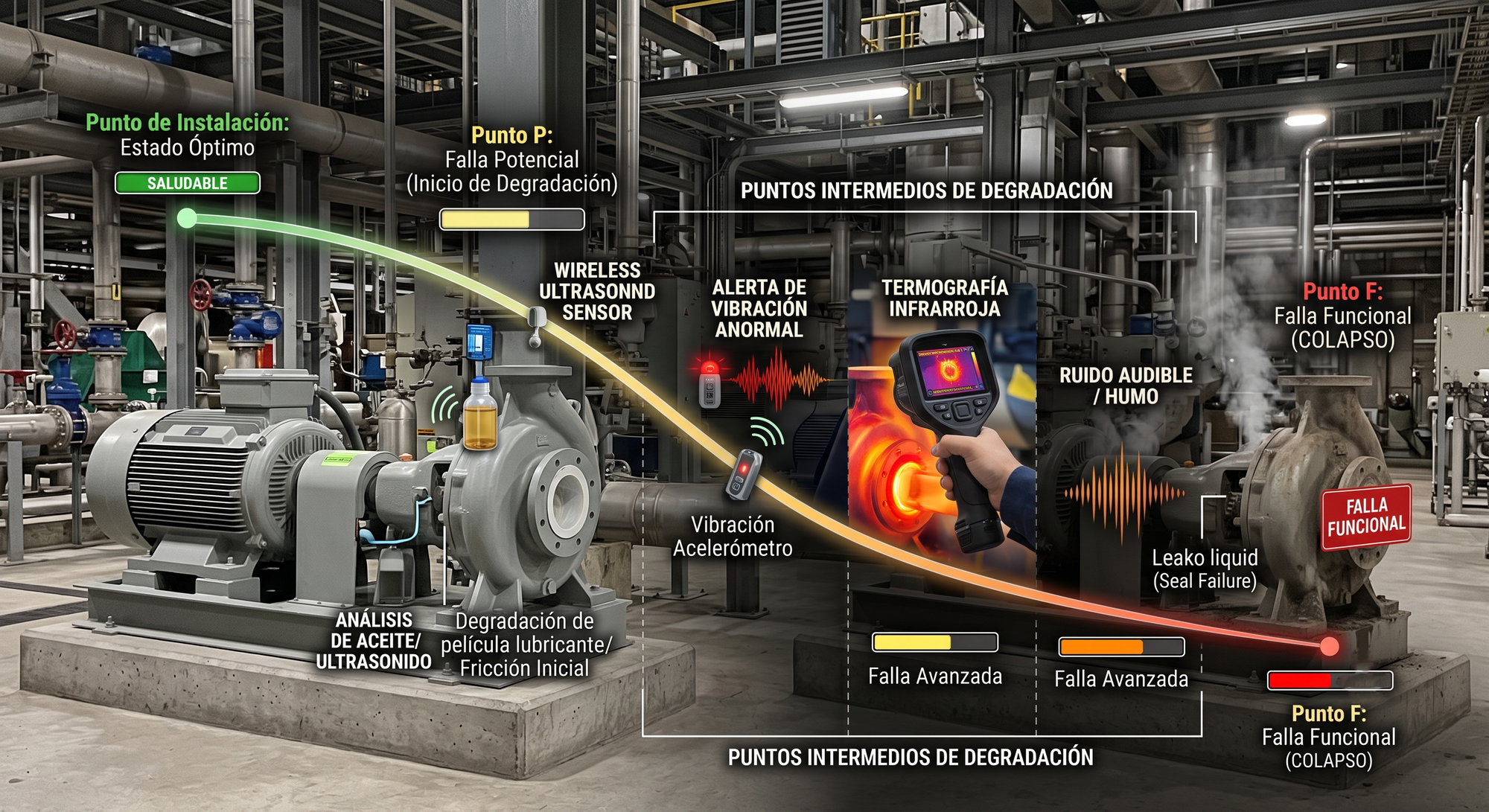

Curva P-F y la Detección Temprana

El verdadero éxito del AMEF reside en conectar cada modo de falla con la ventana de oportunidad que ofrece la ciencia del mantenimiento condicional (CBM). Para visualizar este proceso sin recurrir a diagramas rígidos, imaginemos la gráfica de salud de un equipo rotativo a lo largo del tiempo:

• Punto de Instalación: El activo comienza su ciclo de vida con un nivel de condición óptimo.
• Punto $P$ (Falla Potencial): En este hito crítico de la curva, el daño físico comienza a ocurrir a nivel microestructural. El equipo sigue funcionando normalmente para el operador, pero un sensor de ultrasonido aerotransportado o un análisis de aceite detecta las primeras anomalías (degradación de película lubricante o fricción inicial).
• Puntos Intermedios de Degradación: A medida que el tiempo avanza, el síntoma evoluciona. Si no se actúa en la fase ultrasónica, el problema migra a vibraciones anormales detectables por acelerómetros, posteriormente a sobrecalentamiento visible con termografía infrarroja, luego a ruido audible y, finalmente, a temperatura crítica al tacto.
• Punto $F$ (Falla Funcional): El activo colapsa, pierde su función y la producción se detiene de forma no programada.

El intervalo comprendido entre el punto $P$ y el punto $F$ (el Intervalo $P-F$) representa la ventana de inspección disponible. Un AMEF bien ejecutado identifica exactamente en qué tramo de la curva $P-F$ debemos posicionar nuestras técnicas de ensayo no destructivo para intervenir antes de alcanzar el colapso $F$.

Caso Práctico & Respaldo Científico

Para ilustrar la potencia del AMEF cuando se aplica con rigor técnico, analizaremos los hallazgos del estudio publicado por investigadores del Institute of Mechanical Engineers y documentado en publicaciones especializadas de Elsevier (Reliability Engineering & System Safety), sobre la reingeniería de confiabilidad aplicada a un parque de turbocompresores y bombas centrífugas críticas en una planta de procesamiento petroquímico de alta disponibilidad.

El Desafío

La planta presentaba una tasa inaceptable de paradas no programadas en sus bombas centrífugas de alimentación principal. Las fallas recurrentes generaban un Tiempo Medio Entre Fallas ($MTBF$) de apenas 412 horas y una Eficiencia Global de los Equipos ($OEE$) estancada en un 68.2%. El enfoque de la planta era puramente reactivo y correctivo.

Metodología Aplicada

Se implementó un análisis FMECA cuantitativo alineado con las directrices de la norma IEC 60812. Se desglosaron los sistemas en subsistemas (cojinetes, sellos dinámicos, sistema de lubricación, impulsor y acoplamiento) y se cruzaron los modos de falla históricos con un análisis probabilístico basado en la Distribución de Weibull para determinar el parámetro de forma ($\beta$).

La función de confiabilidad en el tiempo $R(t)$ utilizada para el modelado fue:

$$R(t) = e^{-\left(\frac{t}{\eta}\right)^\beta}$$

Donde $\eta$ representa la vida característica y $\beta$ describe el régimen de falla (mortalidad infantil si $\beta < 1$, falla aleatoria si $\beta = 1$, o desgaste por envejecimiento si $\beta > 1$).

Resultados Obtenidos e Impacto Medible

El análisis AMEF reveló que el $64\%$ de las paradas no eran causadas por desgaste natural ($\beta > 1$), sino por modos de falla prematuros ($\beta = 0.72$) vinculados a la desalineación láser deficiente y la contaminación del lubricante durante las paradas por mantenimiento reactivo.

Al aplicar acciones correctivas derivadas del AMEF (rediseño de procedimientos de alineación, monitoreo continuo de vibraciones en banda estrecha e instalación de desecantes de sílice con filtración absoluta de $3 \text{ micras}$), los resultados en un período de 12 meses fueron categóricos:

El estudio demostró empíricamente que la reconfiguración del plan de mantenimiento —guiada estrictamente por los modos de falla de alta severidad detectados en el AMEF— redujo las intervenciones de emergencia a casi cero, desplazando la curva de falla hacia un régimen controlado de desgaste donde $\beta$ alcanzó un valor estable de $1.35$.

Checklist de Aplicación en Terreno

Si deseas implementar o revitalizar el Análisis AMEF en tu planta esta misma semana, ejecuta estos pasos estratégicos:

• Paso 1: Delimita el frontera del activo (ISO 14224): No intentes hacer un AMEF de toda la planta a la vez. Selecciona un activo crítico ("bad actor") y define claramente sus límites de entrada, salida e interfaces operacionales.
• Paso 2: Convoca al equipo multidisciplinario real: Un AMEF redactado por un ingeniero encerrado en una oficina no sirve. Reúne en la misma mesa al operador experimentado, al técnico de mantenimiento, al especialista en instrumentación y al ingeniero de confiabilidad.
• Paso 3: Describe las funciones con métricas numéricas: Prohibido usar términos vagos como "funcionar bien". Define la función con números precisos: presiones, flujos, temperaturas, tolerancias y tiempos de ciclo.
• Paso 4: Ataca la Severidad ($S$) antes que el $NPR$ absoluto: Filtra la matriz de resultados y enfoca los recursos del presupuesto de capital ($CAPEX$) y operativo ($OPEX$) en todo modo de falla con Severidad igual o superior a 8.
• Paso 5: Asigna responsables directos y fechas límite: Un AMEF sin un plan de acción con nombres, apellidos y compromisos temporales es únicamente literatura técnica costosa.

Conclusión

El Análisis de Modo y Efecto de Falla no es un ejercicio estático que se completa una vez y se archiva en una carpeta compartida para complacer a los auditores de la ISO 55000. Es un documento vivo, dinámico y dinámicamente vinculado a la realidad operativa. Cada vez que tu equipo ejecuta un análisis de causa raíz ($RCA$) tras una falla no planificada, la lección aprendida debe retroalimentar directamente la matriz AMEF del activo.

La ingeniería de confiabilidad de excelencia no consiste en reaccionar con mayor rapidez cuando las cosas fallan; consiste en diseñar y mantener los procesos de tal manera que el fallo pierda su capacidad de sorpresa.

Debate para la Comunidad

¿Cómo gestionan en tu planta la actualización del AMEF cuando se introducen modificaciones en la operación? ¿Se mantiene como un pilar activo del plan de mantenimiento o ha quedado relegado a un mero requisito documental de auditoría? ¡Déjanos tu experiencia y comentarios abajo para debatir con el comité!
