Sensores IoT en Mantenimiento Predictivo: Guía Práctica para Comenzar con Éxito

Cómo seleccionar activos críticos, elegir la física de medición adecuada e integrar una arquitectura ISO 13374 sin morir en la parálisis por exceso de datos.

Existe una extraña fiebre en los departamentos de operaciones. Algunos ingenieros entran a la planta con una caja llena de sensores inalámbricos de bajo costo, pegándolos con epoxi en cualquier motor que se cruce en su camino, como si estuvieran decorando un árbol de Navidad. Tres semanas después, la casilla de correo del gerente de mantenimiento explota con 4.500 alertas diarias de "anomalía térmica" producidas porque al sensor le dio el sol directo a mediodía, mientras que la bomba multietapa más crítica de la línea sufre una falla catastrófica en los rodamientos a las 17:00 horas de un viernes.

El Internet de las Cosas Industrial (IIoT) ha democratizado el Mantenimiento Basado en la Condición (CBM), pero también ha creado un nuevo monstruo: la obesidad de datos sin contexto técnico. Conectar sensores a la nube no es un proyecto de TI; es una disciplina estricta de ingeniería de confiabilidad.

Si quieres evitar que tu iniciativa de mantenimiento predictivo (PdM) pase a la lista de "juguetes costosos que nadie usa", debes construir tu estrategia desde la física del fallo hacia la arquitectura digital, y no al revés.

Núcleo Técnico y Metodológico: La Hoja de Ruta de 4 Fases

Para desplegar sensores IoT con rigor industrial y apego a normas como la ISO 55000 y SAE JA1011, debemos estructurar la implementación en cuatro fases metodológicas.

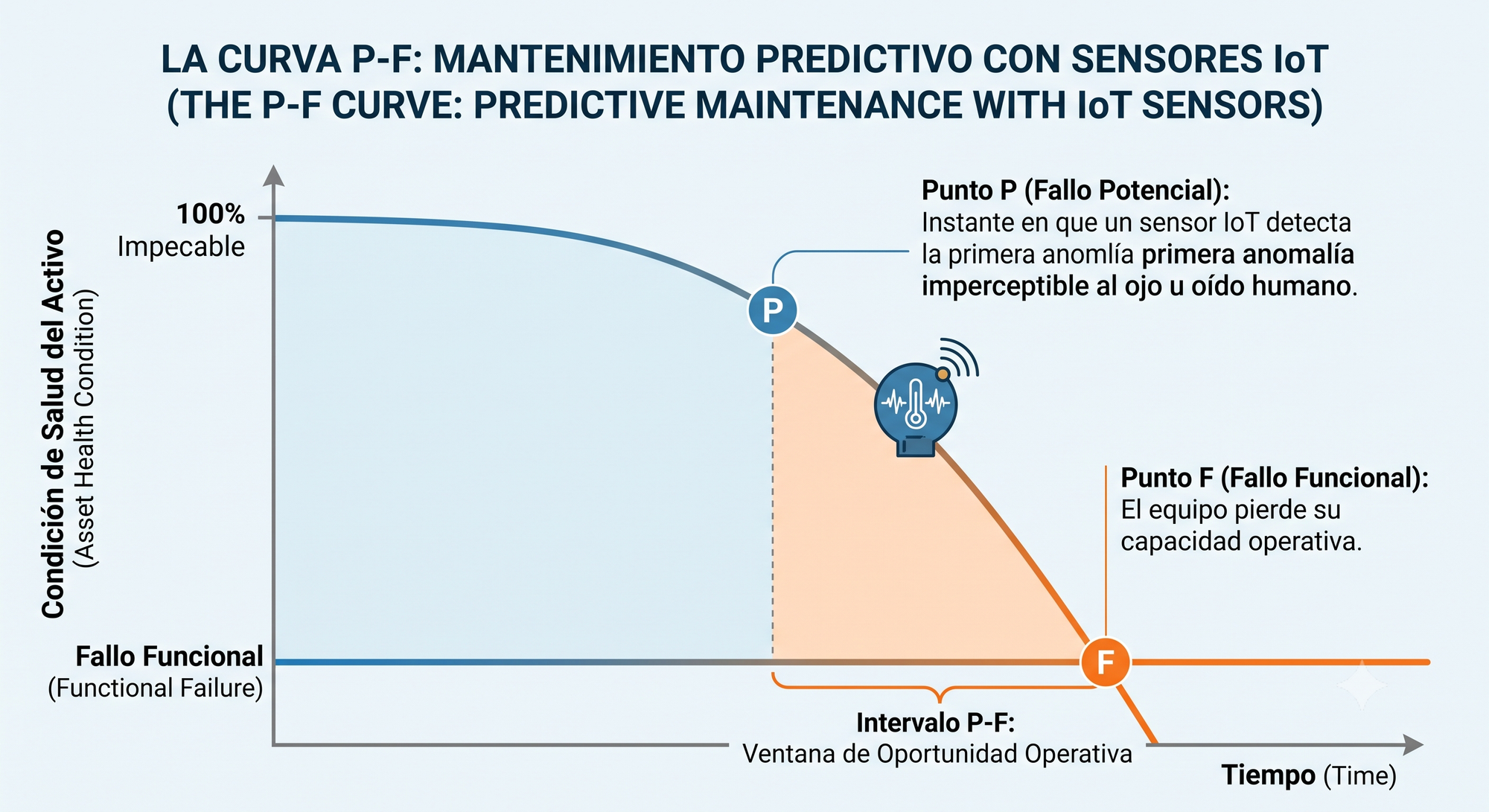

Fase 1: Filtro de Criticidad y Alineación con la Curva P-F

No todos los activos merecen monitoreo continuo en tiempo real. Instrumentar un motor secundario de $2\text{ kW}$ con un sensor de vibración triaxial de última generación es un desperdicio de capital que destruye el Life Cycle Cost (LCC).

Debemos aplicar un Análisis de Modos y Efectos de Falla (FMEA) y evaluar el índice de criticidad ($C$), definiéndolo mediante el impacto y la frecuencia:

$$C = I_{impacto} \times F_{frecuencia}$$

Donde el impacto contempla variables de seguridad, medio ambiente, costos de parada no planificada y tiempo medio de reparación ($MTTR$).

Si el intervalo $P-F$ de un modo de falla específico (por ejemplo, desgaste paulatino por cavitación) es de 4 meses, una ruta manual mensual con un analizador de vibraciones portátil puede ser suficiente. Sin embargo, si el intervalo $P-F$ es de apenas unas pocas horas o días (como la falla de lubricación en cajas reductoras de alta velocidad), el monitoreo continuo con sensores IoT es técnicamente indispensable.

Fase 2: Selección de la Física de Medición y Transductores

Un error habitual es asumir que un "sensor de vibración" sirve para cualquier caso. La física subyacente del fallo determina la tecnología del transductor requerida:

1. Acelerómetros MEMS (Micro-Electro-Mechanical Systems): Son la columna vertebral del IoT de bajo costo. Tienen un consumo de energía muy bajo y conectividad nativa, pero suelen estar limitados en respuesta de frecuencia (usualmente hasta $1\text{ kHz}$ o $2\text{ kHz}$) y piso de ruido. Son excelentes para detectar desbalanceo, desalineación y holguras mecánicas en equipos estándar.
2. Piezoeléctricos (ICP/IEPE) Integrados a Módulos IoT: Indispensables cuando necesitamos evaluar frecuencias superiores a los $5\text{ kHz}$ o $10\text{ kHz}$, necesarias para detectar las etapas tempranas de falla en rodamientos (frecuencias de impacto BPFO, BPFI, BSF, FTF) y engranajes.
3. Ultrasonido Acústico Pasivo: Captura emisiones acústicas en el rango de $20\text{ kHz}$ a $100\text{ kHz}$. Es la tecnología reina para la detección ultra-temprana de fricción, fallas de lubricación y fugas de presión.
4. Análisis de Firma Eléctrica (MCSA): Captura ondas de corriente y voltaje para identificar tanto anomalías eléctricas (cortos entre espiras, desequilibrio) como mecánicas (barras rotas en el rotor, excentricidad del entrehierro).

Al muestrear señales dinámicas, el criterio de Nyquist establece que la frecuencia de muestreo ($f_s$) debe ser al menos el doble de la frecuencia máxima de interés ($f_{max}$):

$$f_s \ge 2 \cdot f_{max}$$

Para extraer el valor global de velocidad RMS de acuerdo con la norma ISO 20816, el microcontrolador del sensor o el procesamiento de borde (Edge) calcula:

$$v_{rms} = \sqrt{\frac{1}{N} \sum_{i=1}^{N} v_i^2}$$

donde $v_i$ representa las muestras de velocidad obtenidas mediante la integración de la aceleración en el dominio del tiempo, y $N$ es el número total de muestras de la trama.

Fase 3: Protocolos de Comunicación Industrial

El entorno industrial es hostil para las radiofrecuencias. Estructuras metálicas masivas, interferencias electromagnéticas (EMI) provocadas por variadores de frecuencia (VFD) y grandes distancias exigen una selección rigurosa del protocolo de red.

Fase 4: Arquitectura de Datos basada en ISO 13374

Para estructurar el flujo de datos sin caer en el caos, la norma ISO 13374 (Condition monitoring and diagnostics of machines) define seis bloques funcionales que todo sistema predictivo debe respetar:

1. Adquisición de Datos (DA): Transforma la variable física (g, °C, mA) en señales digitales puras.
2. Manipulación de Datos (DM): Aplica filtros digitales, conversión del dominio del tiempo al dominio de la frecuencia mediante la Transformada Rápida de Fourier (FFT) y cálculo de indicadores clave (RMS, Curtosis, Factor Cresta).
3. Detección de Estado (SD): Compara los descriptores procesados contra umbrales de alarma estáticos o dinámicos ajustados según la carga del equipo.
4. Evaluación de Salud (HA): Determina si el activo presenta una degradación específica (por ejemplo, desalineación o falla en pista exterior de rodamiento).
5. Evaluación de Pronóstico (PA): Estima la Vida Útil Remanente (RUL - Remaining Useful Life) utilizando modelos estadísticos de degradación o curvas de Weibull.
6. Generación de Recomendaciones (AG): Emite órdenes de trabajo automáticas o sugerencias de intervención directa hacia el sistema CMMS/EAM (SAP PM, IBM Maximo, MaintainX).

Para evitar que la red inalámbrica se colapse transmitiendo espectros completos de vibración cada 10 segundos, la regla de oro es procesar en el Edge (en el propio sensor o gateway local) y enviar a la nube únicamente las métricas calculadas y los espectros por excepción cuando se viole un umbral operativo.

Caso Práctico & Respaldo Científico: Monitoreo IoT en Centrifugas Industriales

Para analizar el impacto real de esta metodología, tomemos como referencia un estudio industrial certificado y publicado en el Journal of Manufacturing Systems (Elsevier, 2024), donde se evaluó la tasa de éxito y el retorno de inversión (ROI) en la implementación de arreglos de sensores IoT en 140 bombas centrífugas de procesos químicos de alta criticidad.

El Desafío y la Metodología

La planta sufría paradas no programadas con un tiempo medio entre fallas ($MTBF$) de 1.120 horas en su flota de bombeo. La estrategia tradicional de rutas de vibración cada 30 días pasaba por alto fallas catastróficas imprevistas causadas por fluctuaciones en el proceso (cavitación severa y trabajo en seco).

Se implementó una arquitectura basada en la norma ISO 13374 utilizando:

• Sensores triaxiales MEMS de alta precisión ($f_{max} = 2.5\text{ kHz}$) montados magnéticamente en los apoyos de rodamientos de motor y bomba.
• Procesamiento en el Edge calculando aceleración RMS, velocidad RMS y métricas de curtosis espectral.
• Red de comunicación mesh bajo estándar WirelessHART acoplada a un gateway Ethernet industrial.

Los Resultados Numéricos del Estudio

El estudio arrojó datos reveladores tras 12 meses de monitoreo continuo en tiempo real:

• Optimización del ancho de banda: El cálculo de FFT e indicadores en el Edge redujo el tráfico de datos transmitido a la nube de $14.2\text{ GB/día}$ a solo $195\text{ MB/día}$ por cada bloque de 20 bombas, representando una reducción del $98.6\%$ en el volumen de datos sin perder capacidad diagnóstica.
• Precisión Diagnóstica: La combinación de velocidad RMS (ISO 20816) con indicadores de curtosis en el dominio del tiempo logró una tasa de verdaderos positivos del $93.4\%$ en la detección de fallas mecánicas en Etapa 2 de la escala de severidad.
• Impacto Financiero: El $MTBF$ de la flota de bombas aumentó de 1.120 horas a 2.840 horas (un incremento del $153.5\%$). Las paradas no planificadas cayeron un $38\%$, y los costos directos de mantenimiento correctivo disminuyeron en un $29\%$. El retorno de la inversión ($ROI$) del proyecto completo se alcanzó a los 7.8 meses de su puesta en marcha.

Checklist de Aplicación en Terreno

Si estás listo para iniciar la implementación de sensores IoT en tu planta esta semana, sigue esta lista de verificación técnica:

• Realizar la matriz de criticidad de activos: Identifica el $20\%$ de los equipos que generan el $80\%$ de las pérdidas por indisponibilidad y analiza si su intervalo $P-F$ justifica el monitoreo continuo.
• Emparejar el modo de falla con la física del sensor: No instales sensores MEMS estándar si necesitas detectar falla temprana de rodamientos en etapas iniciales que exigen frecuencias superiores a $5\text{ kHz}$ o ultrasonido.
• Exigir procesamiento Edge en la arquitectura: Asegúrate de que el hardware seleccionado procese localmente métricas claves ($RMS$, Curtosis, FFT) y transmita por excepción para proteger la vida de la batería y el ancho de banda.
• Definir umbrales dinámicos según condición operativa: Configura alarmas vinculadas al estado de carga o velocidad del equipo (mediante integración con PLC/SCADA) para evitar falsas alarmas cuando la máquina trabaja a bajo régimen.
• Conectar la arquitectura al CMMS/EAM: Garantiza que la salida del bloque 6 de la ISO 13374 genere alertas o solicitudes de trabajo directamente en tu software de mantenimiento, evitando que los datos queden atrapados en un "dashboard visual" que nadie revisa.

Conclusión y Cerrando con el Comité

El IoT en mantenimiento predictivo no se trata de acumular terabytes de vibraciones en un servidor para impresionar a las visitas corporativas. Se trata de convertir ondas mecánicas y variables físicas en decisiones financieras inteligentes que protejan la disponibilidad y la rentabilidad de la planta. Comienza por lo pequeño, valida la física de la medición, respeta los estándares internacionales y escala únicamente cuando el ROI del primer piloto esté depositado en la cuenta de resultados.

¿Cuál ha sido tu mayor obstáculo al intentar conectar tus activos a la nube: las falsas alarmas, la resistencia del equipo de operaciones o la falta de integración con el CMMS? Nos vemos en los comentarios para debatir con números en la mano.
